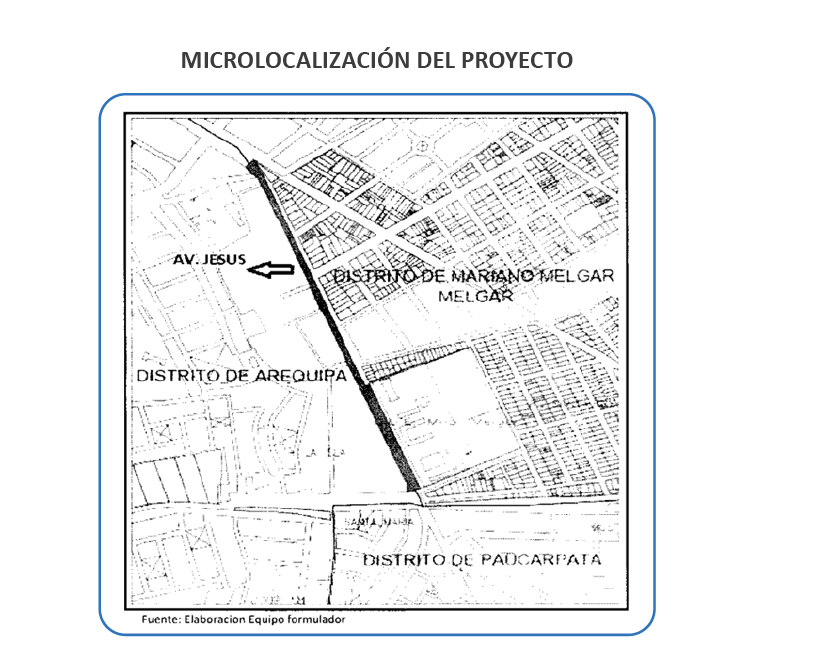

El proyecto denominado “Mejoramiento del servicio de movilidad urbana en la Avda. Jesús, tramo desde el óvalo de Mariscal Castilla hasta la Avda. de los Incas, Distritos de Arequipa y Mariano Melgar en la Provincia de Arequipa, Departamentos de Arequipa” tuvo un costo de inversión y fue aprobado por la cantidad de 9,770 189.34 de soles.
Este proyecto se realizó con el objetivo de mejorar la transitabilidad, ya que las instalaciones de agua potable eran antiguas y de fibrocemento, el cual presentaba averías en diversos tramos. Cabe señalar que fue la misma empresa de aguas la que propuso el uso de PVC-O para la mejora, debido a la eficiencia hidráulica y la resistencia mecánica que ofrece este material.
La obra contempla la implementación de pavimento asfáltico en caliente en un área extensa de 13.000 m². En este proyecto se ha realizado: construcción de reductores de velocidad con cemento, arcén laterales de cemento, plataforma para paraderos con adoquín de cemento, 21 jardineras de cemento, pintado de señalización horizontal de la vía, colocación de siete alcantarillas de cemento armado e instalación de 478 metros lineales de redes de drenaje pluvial. Además, del cambio de redes de agua y desagüe en la zona.
El proyecto busca mejorar la movilidad urbana en la zona, generando un impacto directo en la calidad de vida de los residentes de los distritos de Mariano Melgar, Paucarpata, y el Cercado de la ciudad blanca.

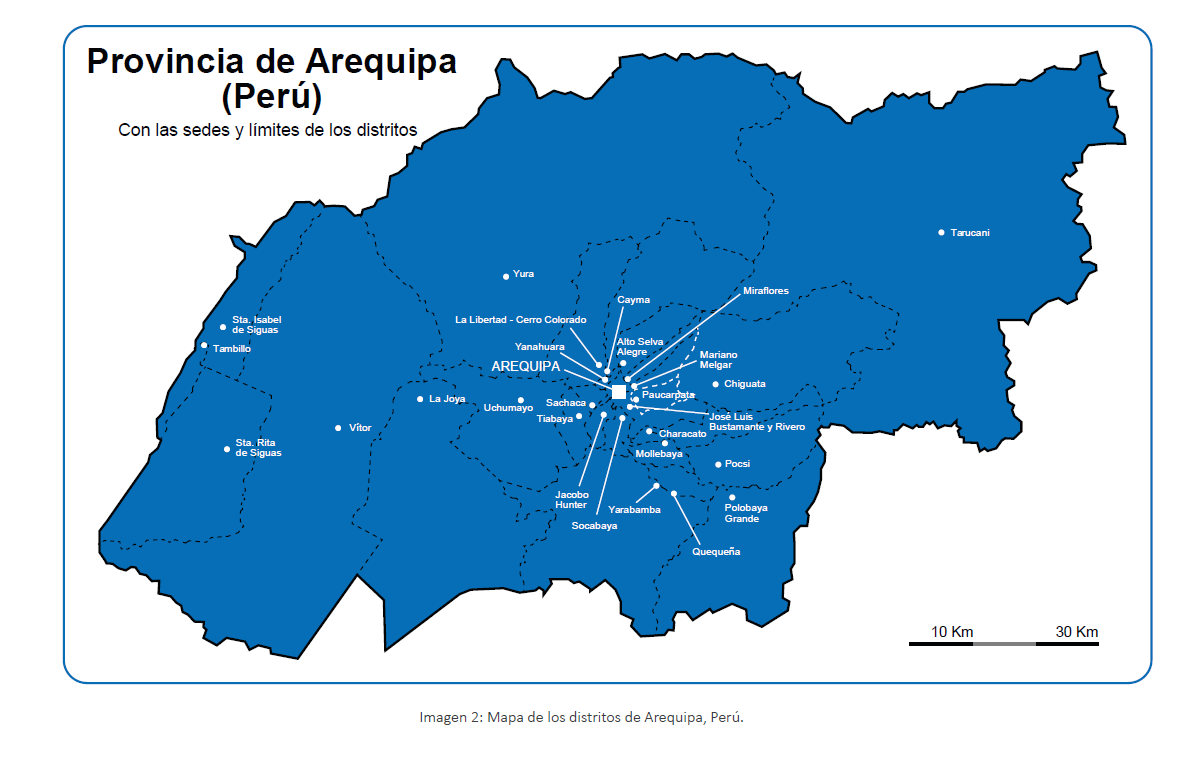

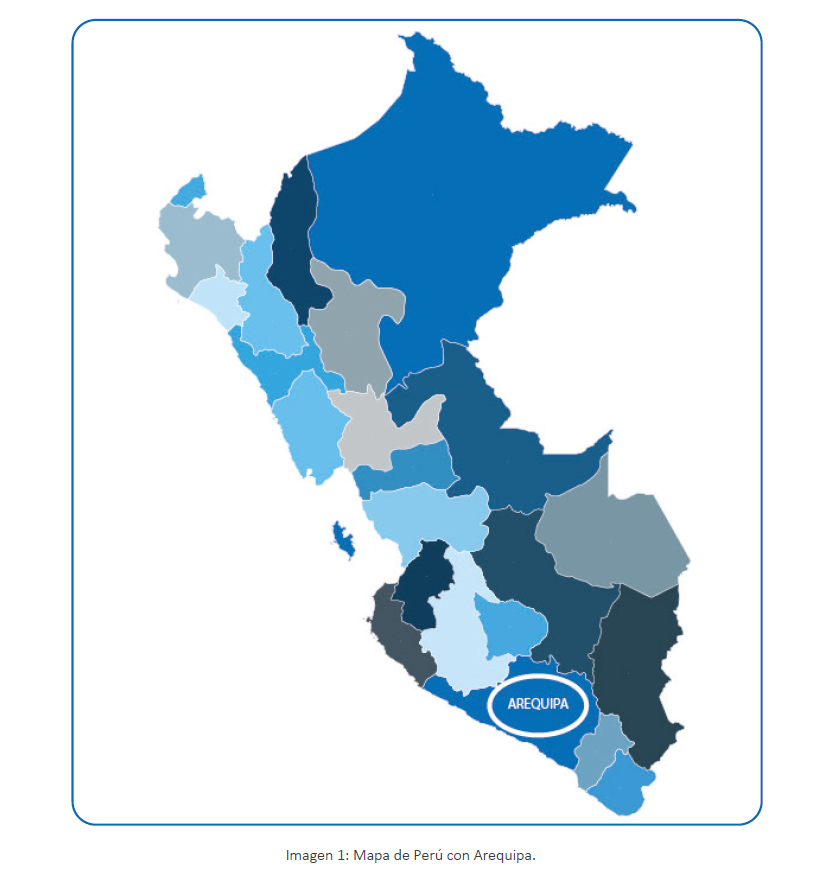

Arequipa es una de las ciudades más grandes del Perú, pero que cuenta con redes de agua potable antiguas. Estas redes fueron instaladas hace más de 40 años, motivo por el cual actualmente se han venido presentando averías (roturas) en diversos tramos. Un ejemplo de ello es la avenida De Jesús, un tramo de mucha transitabilidad donde las tuberías que había que reemplazar eran de fibrocemento.
Después de valorar diferentes materiales de tubería a utilizar, SEDAPAR consideró conveniente recomendar el uso del PVC-O Clase 500 debido a su mejor eficiencia hidráulica y a su resistencia mecánica, ya que sobre estas, habrá tránsito vehicular.
La Municipalidad Provincial de Arequipa (MPA) y SEDAPAR, empresa de agua en la región de Arequipa, fueron las responsables de este proyecto que consistió en renovar las antiguas tuberías y efectuar los respectivos empalmes en la Avenida De Jesús, como parte de las obras de mejoramiento de la obra vial.
En el diagnóstico realizado del proyecto, se dio prioridad a la Avenida de Jesús por ser un tramo de elevada transitabilidad y que a su vez presentaba un alto riesgo de inundación por rotura en una de las líneas matriz.
El tramo afectado tenía una longitud de 1600m, el diámetro de la tubería que había instalada era de 600mm en fibrocemento con una presión nominal de 16 bares, el cual se reemplazó con la tubería de PVC-O TOM® Clase 500 de diámetro nominal 630mm PN16. Los empalmes se llevaron a cabo desde la avenida Porongoche hasta la altura del óvalo Mariscal Castilla.
En este plan de mejoramiento de transitabilidad urbana se detectaron zonas que presentaban problemas de fugas de agua como consecuencia de roturas en las tuberías que había ya instaladas.
Esta obra no solo benefició a los residentes de la zona, sino que también contribuye significativamente a mejorar la infraestructura vial y el suministro de agua en varios distritos.
El proyecto ha sido diseñado a medida para satisfacer las necesidades del servicio, adaptándose a la demanda de los vehículos y a la población de la zona. Para ello, se ha tenido en cuenta la normativa vigente y se han cumplido las dimensiones mínimas requeridas, así como la planificación urbana de la Municipalidad Provincial.
La tecnología empleada en el proyecto cumple con la normativa peruana vigente. Para el caso específico del PVC-O, se aplica la NTP ISO 16422.
Los componentes del proyecto son los siguientes:
- Pavimento asfáltico
- Estructura reductora de velocidad
- Saneamiento
-Línea de conducción de agua potable
-Línea de distribución de agua potable
-Línea de alcantarillado sanitario
-Buzones de alcantarillado
- Bermas
- Estructuras peatonales
- Rampas
- Señalización horizontal
- Señalización vertical
- Drenaje pluvial

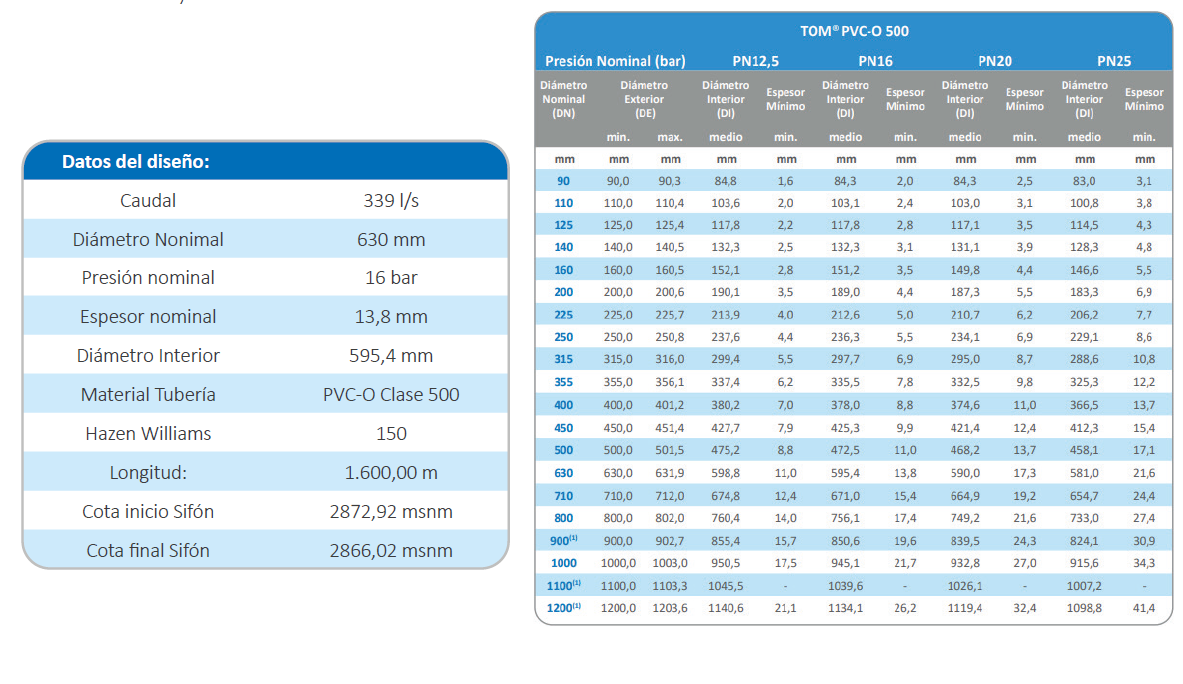

De todos los componentes señalados, Molecor se ha encargado del suministro de las tuberías para la línea de conducción en una longitud de 1600 ml, donde se han utilizado las tuberías TOM® de PVC orientado Clase 500 de diámetro nominal 630 mm y presión nominal de 16 bares que cumplen con la norma técnica peruana NTP ISO 16422.
3.1 Línea de conducción de agua potable

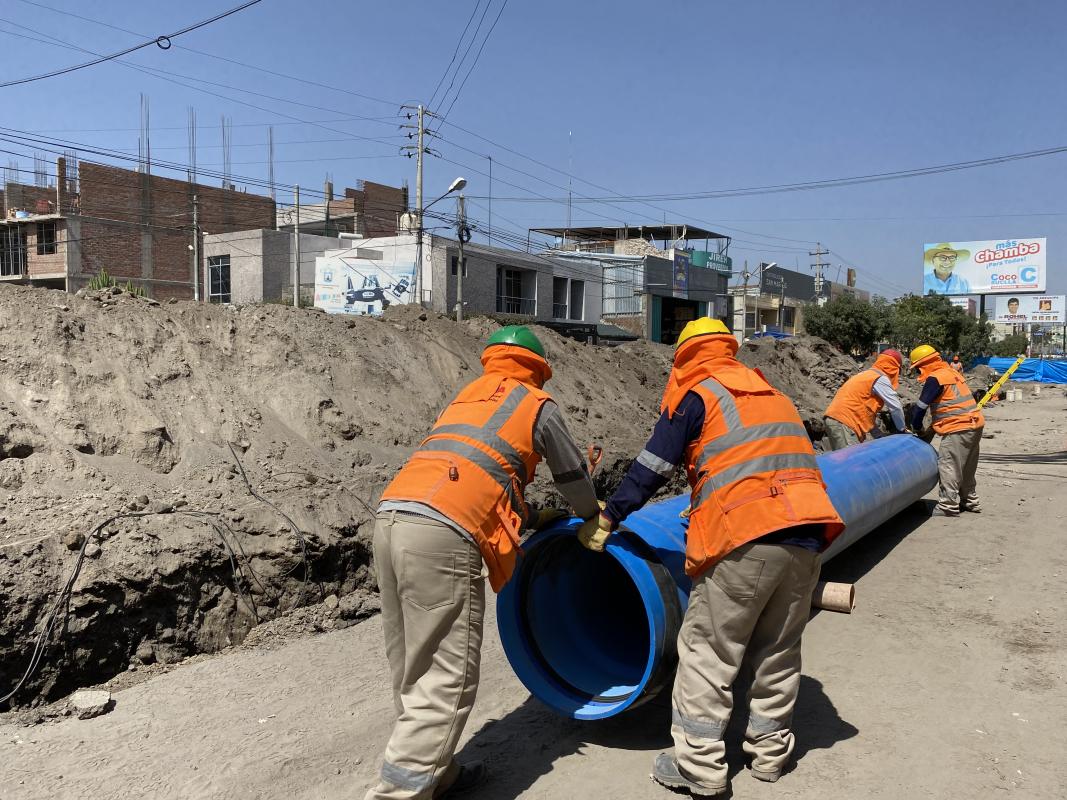

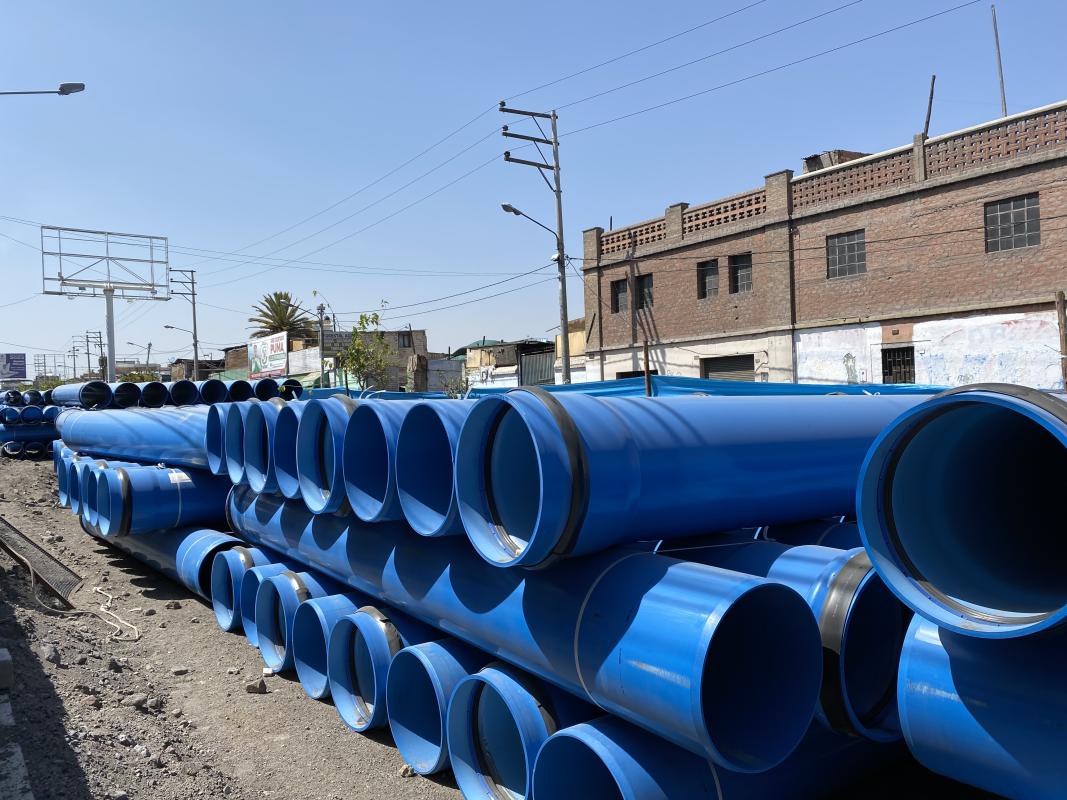

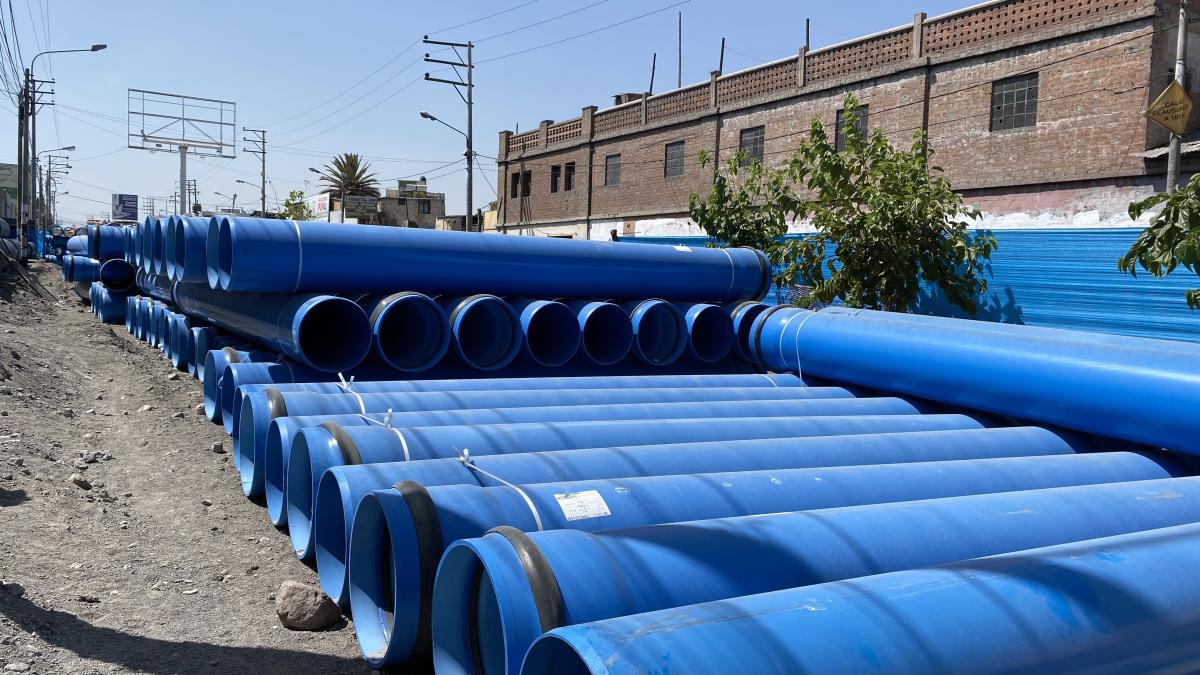

Molecor Perú ha suministrado 1600 metros lineales de tubería TOM® Clase 500 DN630mm PN16 bar para línea de conducción en reemplazo de las tuberías que había previamente instaladas de poliester reforzado con fibra de vidrio (PRFV). Como se ha mencionado anteriormente, el motivo por el que necesitaban renovarlas es que habían presentado roturas, cada vez más frecuentes debido a su antigüedad, que originaban serios problemas en la vía.
SEDAPAR, como operador de las líneas de agua y alcantarillado de Arequipa, solicitó que para el caso de la línea de conducción se utilizasen tuberías con mejor comportamiento hidráulico y mecánico, por lo que el proyectista consideró el uso de TOM®.

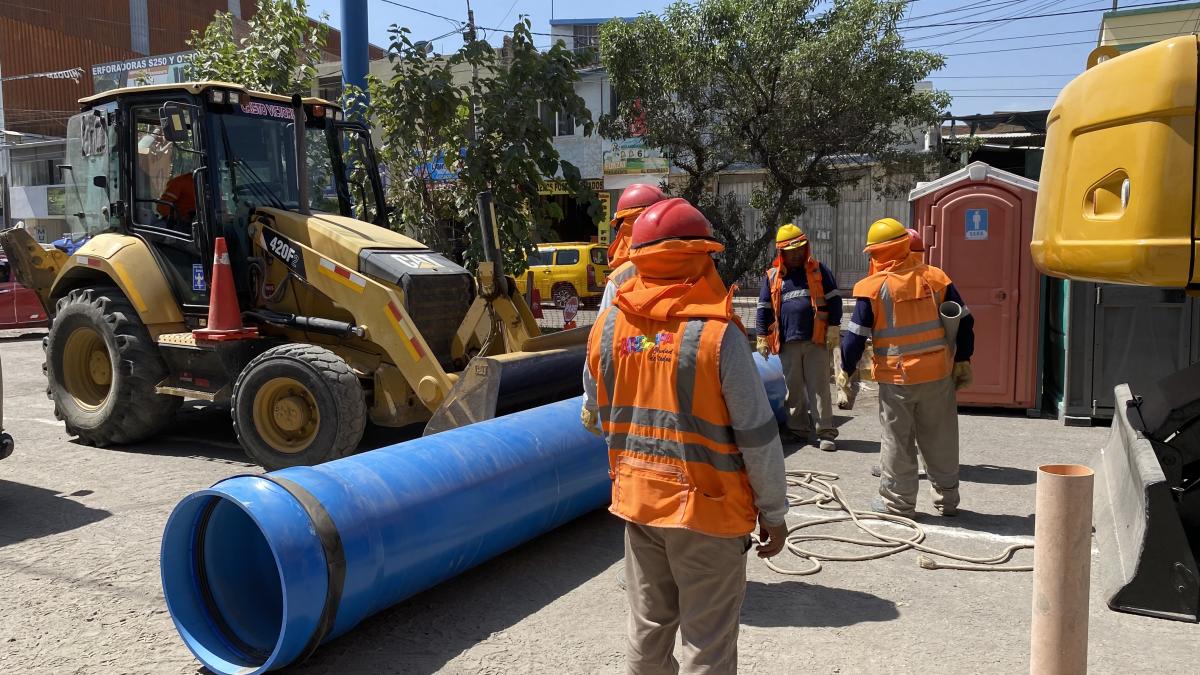

El tramo donde se instalaron tuberías TOM® es urbano con un alto tránsito, por lo que la intervención debía realizarse en corto tiempo, y es así como una vez más quedó en evidencia los altos rendimientos de instalación del PVC orientado en comparación con tuberías del mismo diámetro y presión nominal de otros materiales.
Al realizar los cálculos hidráulicos se llegó a la conclusión de que debido al alto coeficiente de Hazen Williams C=150, se logra reducir significativamente las pérdidas de carga, garantizando de esta manera el abastecimiento con la presión adecuada para que este tramo se conecte al sistema ya existente.

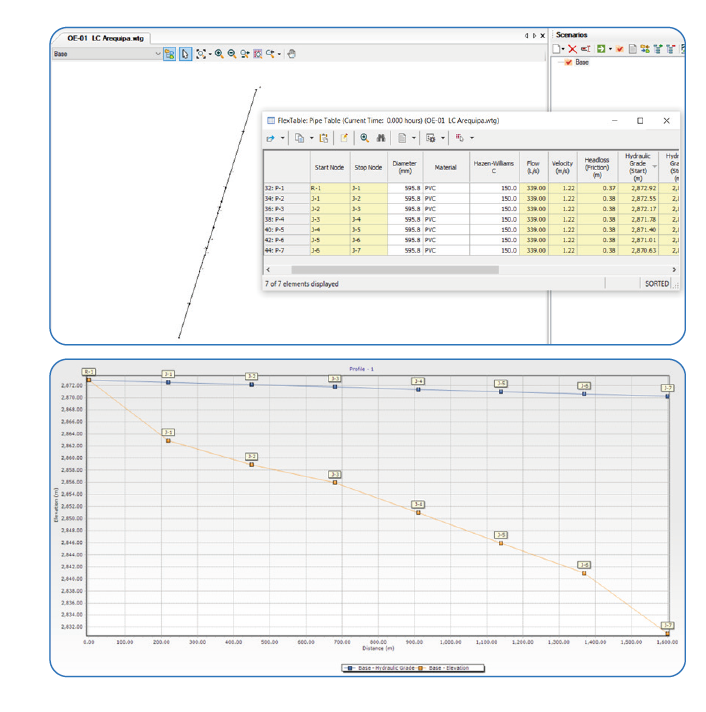

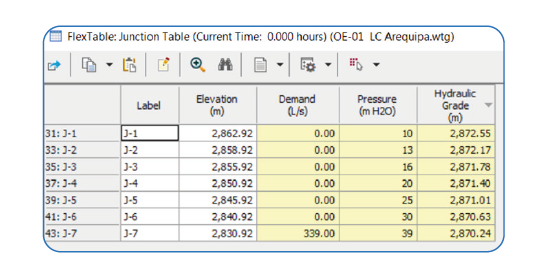

Después de realizar el modelamiento hidráulico se verifica que las presiones a lo largo de la línea de conducción son las adecuadas para la presión nominal de la tubería seleccionada.

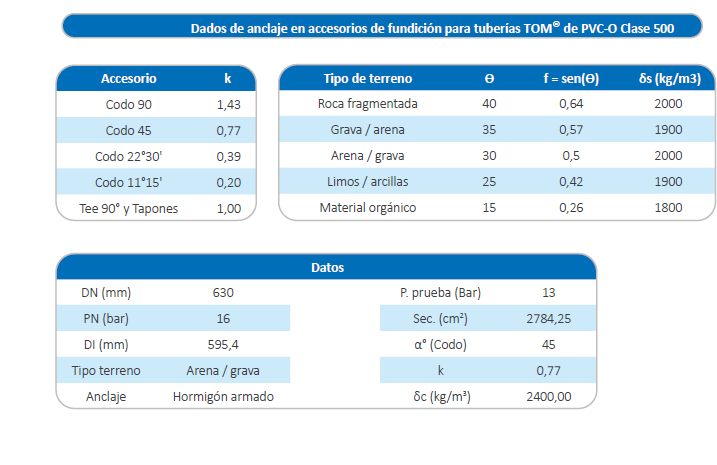

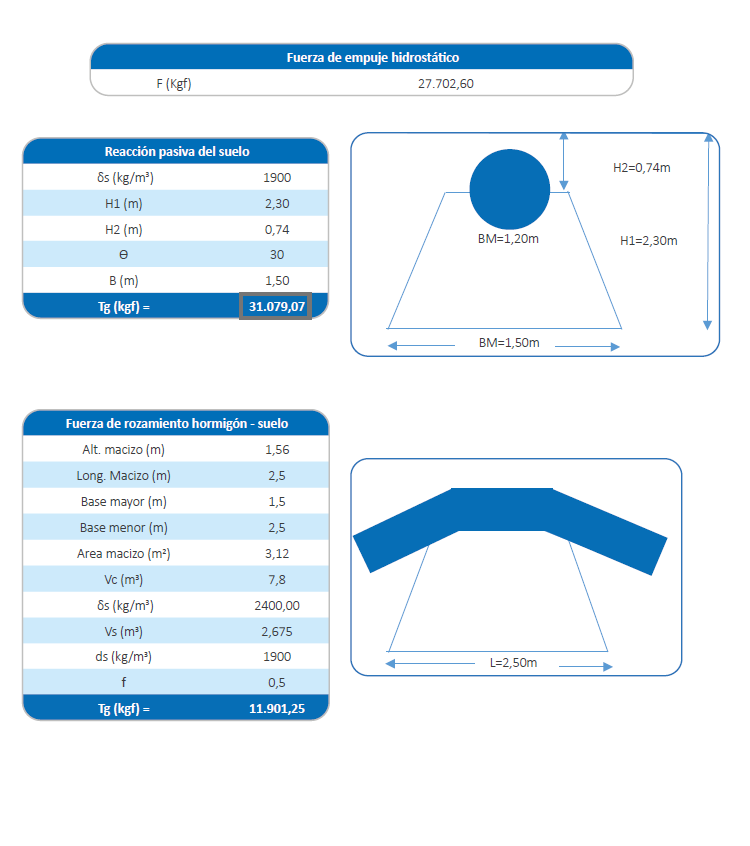

Para este proyecto no se utilizaron accesorios ecoFITTOM® debido a que el diámetro nominal es 630mm, los anclajes se hicieron para accesorios de hierro dúctil.
La finalidad de este proyecto era mejorar la movilidad urbana en la zona, generando un impacto directo en la calidad de vida de los residentes de los distritos de Mariano Melgar, Paucarpata, y el Cercado de la ciudad blanca.
La nueva tubería de PVC-O TOM® instalada tiene un diámetro nominal de 630 mm y una presión de 16 bares. Esta renovación no solo garantiza un mejor flujo de agua, sino también una mayor eficiencia en la distribución de este recurso vital. Esta renovación de tuberías se ha llevado a cabo tras más de cuatro décadas de servicio.
La tubería instalada es uno de los elementos más importantes de la red, por este motivo la elección del material a proyectar era un factor relevante y decisivo. Además del material, para llevar a cabo este proyecto, era necesario tener en cuenta su resistencia, durabilidad y como no, la contribución al medio ambiente.
Las tuberías TOM® de PVC-O se presentan como una excelente alternativa gracias a su eficiencia en explotación y a sus bajos costes de mantenimiento, debido a sus altas propiedades físico mecánicas y químicas. En la elección por parte de SEDAPAR de las tuberías que se instalarían en este proyecto, influyó que las tuberías TOM® de Molecor Perú cuentan con numerosas ventajas y beneficios, entre ellos su eficiencia hidráulica y la resistencia química.
Estos dos factores fueron determinantes ya que las tuberías que llevaban cuarenta años instaladas en el tramo de la Avenida de Jesús presentaban diversas roturas debido a su antigüedad. Sin embargo, las tuberías TOM® de Molecor Perú ofrecen una vida útil por encima de los 100 años.
Esto se debe a su resistencia a impactos y al excelente comportamiento que presenta frente al golpe de ariete. La celeridad de la tubería TOM® es menor que en el resto de tuberías, lo que la permite minimizar los golpes de ariete derivados de variaciones bruscas de caudal y presión. Se reduce y casi se elimina la posibilidad de roturas en las aperturas y cierres de las redes, protegiendo a todos los elementos de la red.
